EasyRoCE 工具上新：基于INT的流量路径预览

传统监控为何难以应对RoCE网络？

在当前的智算中心场景中，网络已成为影响模型训练效率的关键制约因素。特别是在高性能的 RoCE (RDMA over Converged Ethernet) 网络中，哪怕是微小的丢包或拥塞都会导致系统整体通信性能的显著下降。传统的网络运维与监控方式无法感知微秒级的延迟变化，导致工程师在面对性能瓶颈时往往无从下手。

什么是TPE？流量路径预览的核心技术

为了解决上述难题，星融元设计并实现了一款基于带内网络遥测（INT）技术的运维与监控工具——EasyRoCE-TPE（Traffic Path Explorer，流量路径预览）。该工具旨在为一线工程师提供决策优化的实用信息。

技术基石：星融元IPT带内网络遥测

TPE的实现基础是星融元交换机具备的一种名为 IPT（Inband Path Telemetry）的带内监控技术。IPT技术通过复制特定业务流量的报文，并携带流量经过的每一跳交换机的相关信息，从而获取端到端转发的统计数据。

TPE的工作原理：从探测到解析

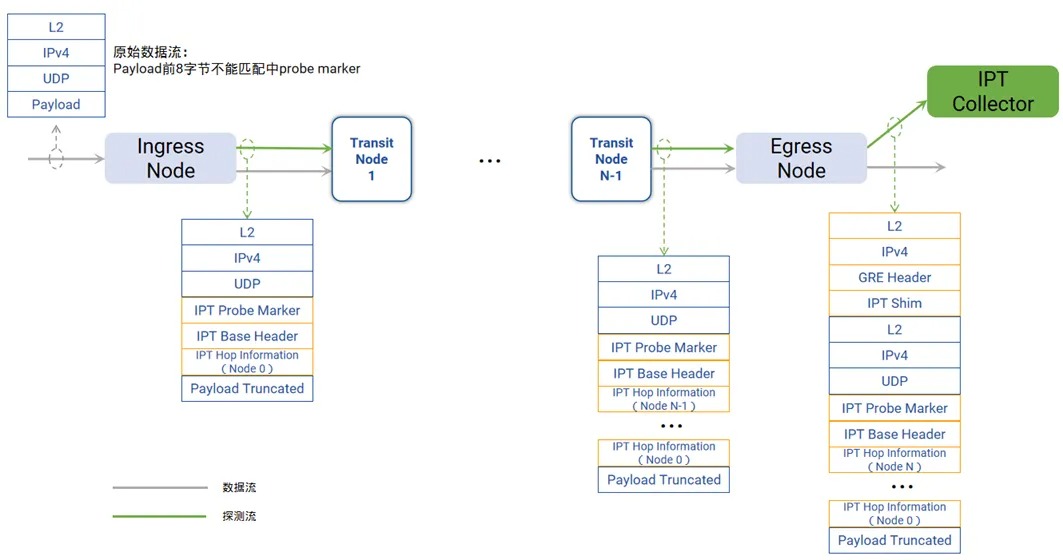

当交换机启用IPT功能后，入节点（Ingress Node）会为原始数据包生成一个截断payload并携带探针标记（Probe Marker）的探测包。该探测包随业务流在网络中传输，并在出节点（Egress Node）按照三层路由发送给TPE服务器进行解析呈现。

TPE工具的核心优势：无侵入、容器化与可视化

• 无侵入部署：TPE独立部署于单独机器，不影响既有业务，也不会影响集群网络交换机。
• 容器化管理：整个工具以容器方式部署，不影响监控服务器上的其他服务。
• 直观可视化：用户通过图形化界面配置规则并查看拓扑，交换机状态信息一目了然。

如何部署与配置TPE实现深度网络监控？

基础设施蓝图规划（AID）

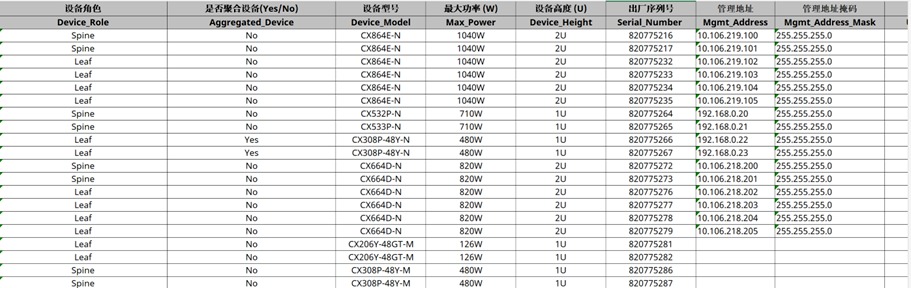

在部署前，需要在EasyRoCE-AID工具中按照真实拓扑规划添加交换机信息 。这包括设备名称（Hostname）、网络类型（计算/存储/管理）、设备角色（Spine/Leaf）以及管理地址。

在服务器上安装 TPE 工具

# 上传TPE的容器镜像到服务器中

scp tpe-v1.0.1.tgz root@10.240.3.5:/tmp/

# 导入镜像

docker load -i tpe-v1.0.1.tgz

# 运行容器

docker run -d --name=tpe --network host --privileged -v /tmp/tpe/data:/app/data tpe:v1.0.1

现在可以通过Grafana面板URL：http://10.240.3.5:3000/d/xxxxxx (示例) 来访问操作TPE。

访问和操作 TPE 工具

以上 TPE 配置页所呈现的效果，便于演示，此处我们已预先添加了一些交换机的 IPT 规则，实际使用时用户可在配置界面自行添加所需规则。

手动配置IPT规则

手动添加IPT规则需要遵循如下要求：

• 一条完整的业务路线需要按照实际拓扑添加入节点、传输节点以及出节点；
• 入节点需要添加业务进入的设备端口，出节点需要添加业务进入的端口以及INT地址；
• 所有设备的Switch ID唯一且同一链路的Probe Marker必须保持相同。

配置交换机角色：Ingress/Egress/Transit

【关键规则配置项说明】

手动配置规则时，需要确保以下核心要素：

• Switch ID：纯数字且全局唯一，必须与AID一致。
• Probe Marker：同一链路的Marker必须相同，最高2字节须为0。
• 触发模式（Trigger Mode）：可选择全量概率采样或按DSCP过滤采样。
• 节点配置：一条完整的路径需包含入节点、传输节点和出节点，其中出节点需配置INT接口地址（Source IP）。

查看 TPE 可视化界面

完成配置后点击可视化按钮 Visual Interface 即可跳转报文解析页面。

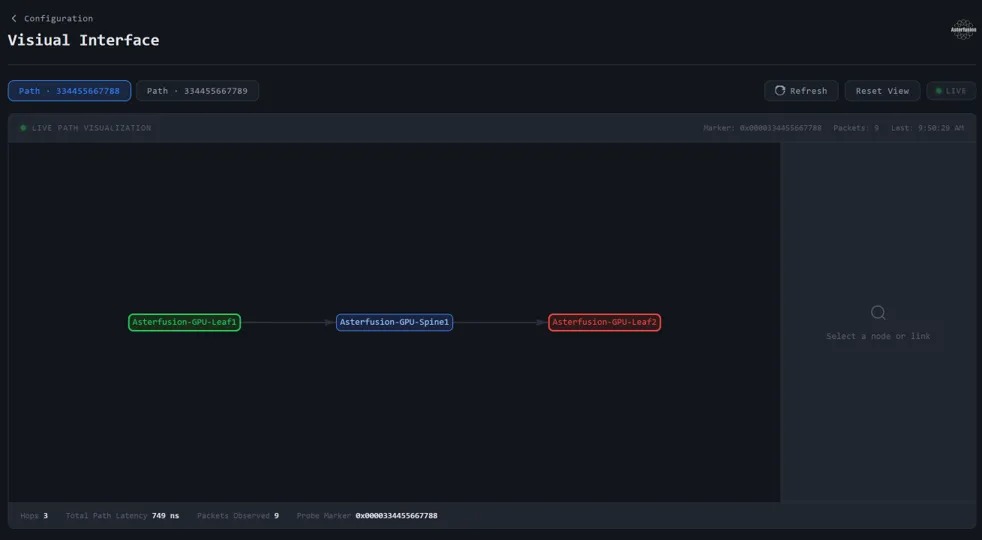

此时可以看到根据之前配置的信息生成的一条IPT路径。

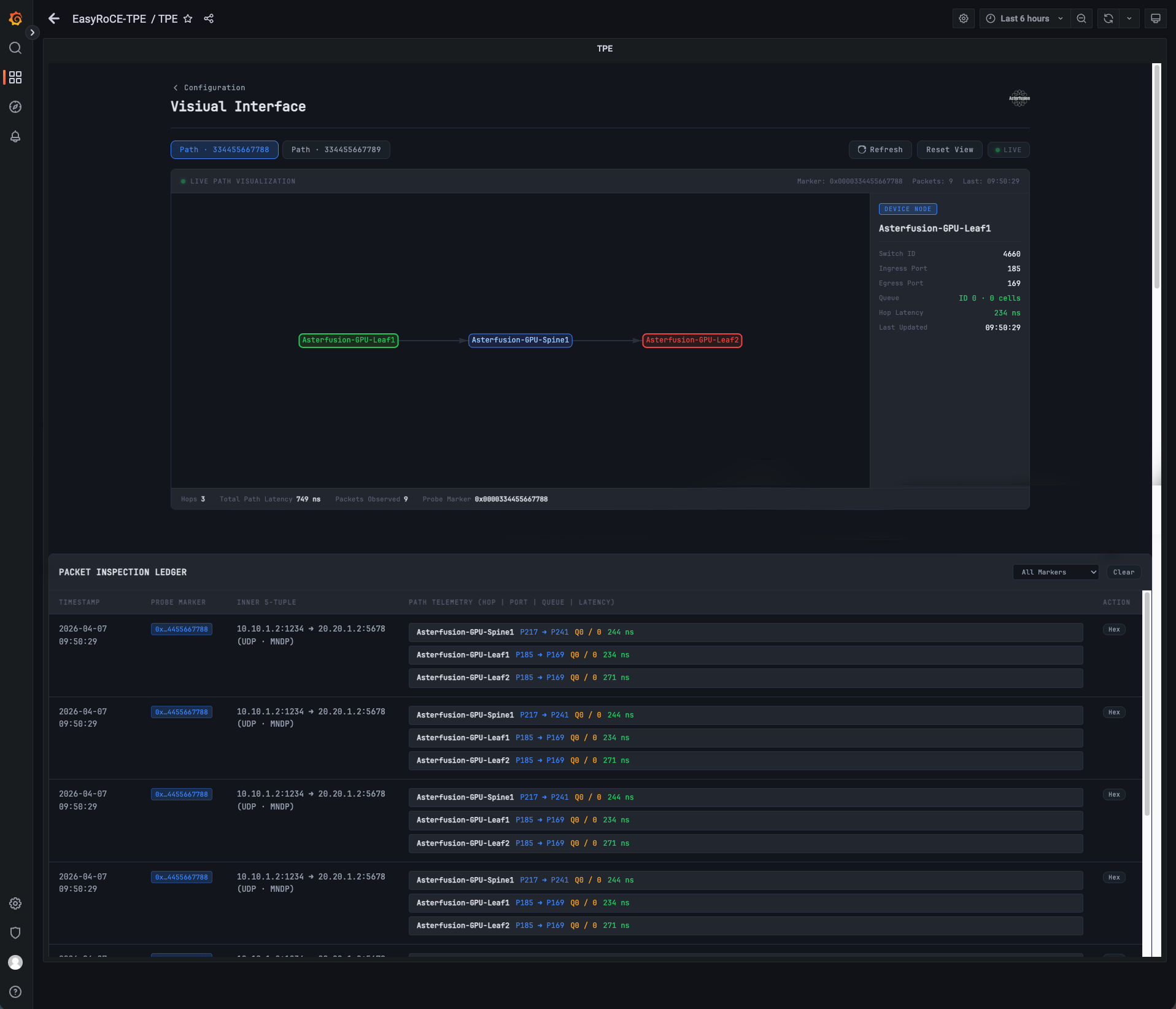

点击图上设备或者线路则能显示最新的IPT报文所展示的交换机的状态信息，下方则是 TPE 所解析的最新的 IPT 报文详情。

构建透明化的RoCE网络运维体系

通过 EasyRoCE-TPE，运维人员可以实时在可视化界面查看到最新的INT报文详情，包括每跳的延迟、队列占用等关键指标。这种基于TPE的流量路径预览技术，将原本“黑盒”的网络转发过程透明化，是构建高效率智算中心网络不可或缺的一环。
