电驱系统NVH啸叫问题测试：从原理到实操全流程

电驱系统的高频啸叫，是新能源车 NVH 抱怨中最常见、也最让动力总成工程师头疼的一类问题。测试与定位啸叫，核心就一句话：用三轴加速度计 + 麦克风同步采集，再做"转速—频率—阶次"分析，把高频啸叫精确归因到电机电磁力、逆变器 PWM 开关或减速器齿轮。电驱啸叫多为高频，对测试设备的带宽、采样率、分辨率要求远高于传统燃油车 NVH 测试。本文从原理讲起，给出一套可直接落地的"啸叫测试全流程"。

一、电驱啸叫是什么？从哪来

啸叫（Whine）是电驱系统发出的一种与转速相关的高频"尖锐"噪声。与燃油车以低频轰鸣为主不同，电驱啸叫主要来自三个源头：

啸叫来源	物理机理	典型阶次/频率特征
电机电磁力	定转子气隙中的径向电磁力波、齿槽效应，激发定子与壳体振动	与电机极数、槽数相关的阶次（如 8 极 48 槽电机的齿槽阶次），频率随转速线性升高
逆变器 PWM 开关	开关频率及其边带谐波产生的高频电流噪声	开关频率及边带，频率较固定
减速器齿轮	齿轮啮合冲击与传动误差	齿轮啮合阶次（等于齿数），随输入轴转速升高

关键点在于：啸叫频率与转速严格成倍数（阶次）关系。所以"测啸叫"的本质，就是把时域的振动/噪声信号通过阶次分析，映射到"哪个旋转部件、哪个阶次"，从而从模糊的"嗡嗡/吱吱"声定位到具体部件——这与燃油车时代"靠耳朵听"的方法有本质区别。

二、测啸叫需要什么：设备与参数要求

电驱啸叫的高频特性，对测试设备提出三点硬性要求：

高频响应：啸叫可达数千至上万 Hz，加速度计频响需覆盖高频段，麦克风需覆盖 20 Hz–20 kHz。

足够带宽与采样率：要完整还原高频阶次，示波器带宽与采样率必须留有余量（数百 MS/s 级别）。

高分辨率：高频分量幅度往往比主振小很多，需要高位分辨率（如 12 位）才能看清小信号细节。

还需要一个关键同步信号：转速信号（光学传感器或总线转速），它是阶次分析"频率→阶次"换算的基准，缺了它阶次分析无法进行。

三、实操全流程：五步定位啸叫

第1步：复现工况。先明确啸叫在什么转速/挡位下出现（如"60~80 km/h 滑行时最明显"），这决定后面布点和采集时机。

第2步：布置传感器。在电机壳体、减速器壳体、悬置支架等关键位置磁吸布置三轴加速度计；在驾驶员耳旁或啸叫源附近布置麦克风；同步接入转速信号。

第3步：采集与频谱分析。在啸叫出现的工况下采集，做频谱分析，找到噪声/振动的主频率及高次谐波。

第4步：阶次分析定位（核心）。用"阶次 = 频率 × 60 ÷ 转速"反推各主频的阶次，再与电机极数/槽数阶次、逆变器开关频率、齿轮齿数"对号入座"，即可锁定啸叫来自电机、逆变器还是齿轮。

第5步：验证与改进。对疑似部件做对比测试（换件/调整控制策略/软件开关频率偏移等），复测确认目标阶次幅值下降，即验证定位正确。

四、工具推荐：虹科Pico NVH 诊断套件

要把上面这套流程高效落地，一个成熟的选择是虹科Pico NVH 诊断套件——它把便携示波器、三轴加速度计、麦克风和 NVH 分析软件打包成可随身携带的方案，专为整车与零部件的现场 NVH/啸叫诊断设计。

以虹科Pico汽车示波器 4425A（20 MHz 带宽、400 MS/s 采样、12 位分辨率）为核心，配合三轴加速度计与NVH宽频麦克风，正契合电驱啸叫"高频、需高分辨率"的测试需求。PicoDiagnostics NVH 软件内置频谱与阶次分析，并给出"疑似部件"提示，把上面第 4 步的"人工换算"变成一键出结果，还能自动生成测试报告。

套装按测点数量分级，最新型号为CEP161（起步套装）、CEP162（标准套装）、CEP163（高级套装），可随啸叫定位的复杂程度灵活选型，无需专用消声室或台架，一台笔记本即可现场采集。

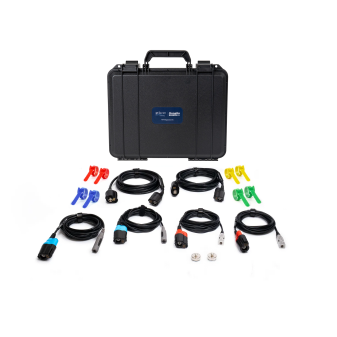

图1：虹科Pico NVH 标准套装（CEP162）

五、常见问题（FAQ）

Q1：电驱啸叫一定要在消声室里测吗？

不一定。精密标定与法规级测试需消声室，但啸叫的"定位"（阶次分析归因到电机/逆变器/齿轮）在台架、试车场甚至售后现场都能用便携式 NVH 套件完成。

Q2：测高频啸叫，为什么传统低频传感器不行？

电机啸叫可达数千至上万 Hz，传统只测低频的加速度计会"漏掉"高频分量。需选用频响覆盖高频段的加速度计配合宽频麦克风。

Q3：阶次分析为什么是啸叫定位的核心方法？

因为旋转部件的振动频率与转速严格成倍数（阶次）关系。测得主频并除以转速即可反推阶次，再与电机极数/槽数、逆变器开关频率、齿轮齿数对号入座，从模糊啸叫锁定到具体部件。

Q4：NVH 套件的三轴加速度计和麦克风怎么配合用？

加速度计测"结构振动"（结构声），麦克风测"空气噪声"（空气声）。啸叫定位通常两者同步采集，既能定位振动源，也能判断噪声传递路径。

Q5：主机厂动力总成部门，便携式 NVH 套件能替代专业实验室吗？

不能完全替代，但能大幅提升"现场快速定位、子系统与零部件级排查"的效率，是实验室多通道系统的有效补充。

七、结语

电驱啸叫定位的关键，不是"设备越贵越好"，而是用三轴加速度计 + 麦克风同步采集，再用阶次分析把高频啸叫归因到电机、逆变器或齿轮。对主机厂动力总成部门而言，一套便携式 NVH 诊断套件能让啸叫定位从实验室走向现场，显著缩短问题排查周期。
