【ESP32-C61】WT9932C61-TINY开发板规格书

1

开发板介绍

WT9932C61‑TINY是一款专为轻量化物联网开发设计的迷你开发板，核心基于乐鑫ESP32‑C61芯片，搭载启明云端WT0132C61‑S5模组，整体尺寸仅23×38mm，在极小体积内实现了强劲性能与丰富功能的平衡。

开发板主频高达160MHz，依托ESP32‑C61升级的无线能力，支持Wi‑Fi6（802.11ax）、OFDMA、MU‑MIMO、TWT等新一代无线特性与蓝牙5.3双模通信，具备更强的安全机制（如TEE、PSRAM加密）和丰富外设（如事件任务矩阵ETM、模拟比较器），适用于更高性能和低功耗物联网场景。

硬件设计上，不仅将所有引脚全引出，支持面包板快速开发，还集成了USB转串口芯片，简化用户调试流程；同时板载RGB灯、EN与BOOT功能按钮及电源指示灯，满足基础功能验证与状态监测需求；电源部分采用LDO设计，最大支持1A电流输出，保障外设稳定供电；此外，通过将EN引脚短接GND，开发板可切换为USB转串口调试器，进一步提升开发板功能性。

2

产品特点

超小尺寸，高集成度 23×38mm迷你尺寸，适配空间受限的场景（如小型智能设备、嵌入式模块），同时集成模组、USB转串口、板载灯/按钮，无需额外外接核心元件，开箱即可开发。

强劲性能，双模无线 基于ESP32‑C61芯片，160MHz主频保障数据处理效率，支持WiFi与蓝牙双模通信，满足物联网设备的无线连接需求，适配智能家居、远程控制、数据传输等多场景。

灵活开发，兼容便捷所有引脚全引出，可直接插入面包板搭建原型，兼容各类传感器、执行器等外设；支持板载USB转串口，无需额外购买串口模块，降低开发门槛。

多功能调试，一物两用 板载EN（使能）与BOOT（启动）按钮，方便进入下载模式；通过EN短接GND可切换为USB转串口调试器，可用于其他设备的串口调试，提升硬件复用率。

稳定供电，状态可视 LDO电源设计最大支持1A电流输出，为外设提供稳定供电；板载电源指示灯实时显示供电状态，RGB灯可用于功能验证、状态指示（如网络连接、数据传输），直观便捷。

3

开发板图片

硬件参考

1

功能框图

2

硬件外设

3

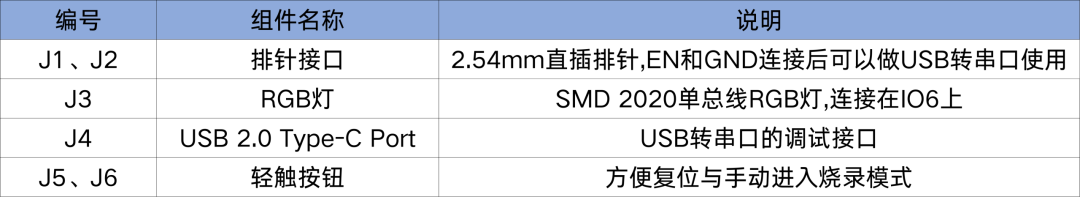

组件介绍

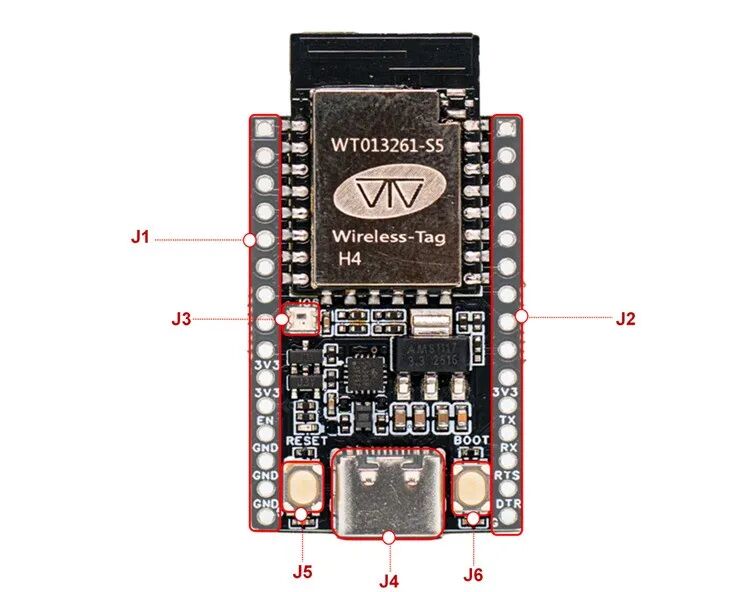

图 4 -接口组件

4

接口封装

5

接口说明

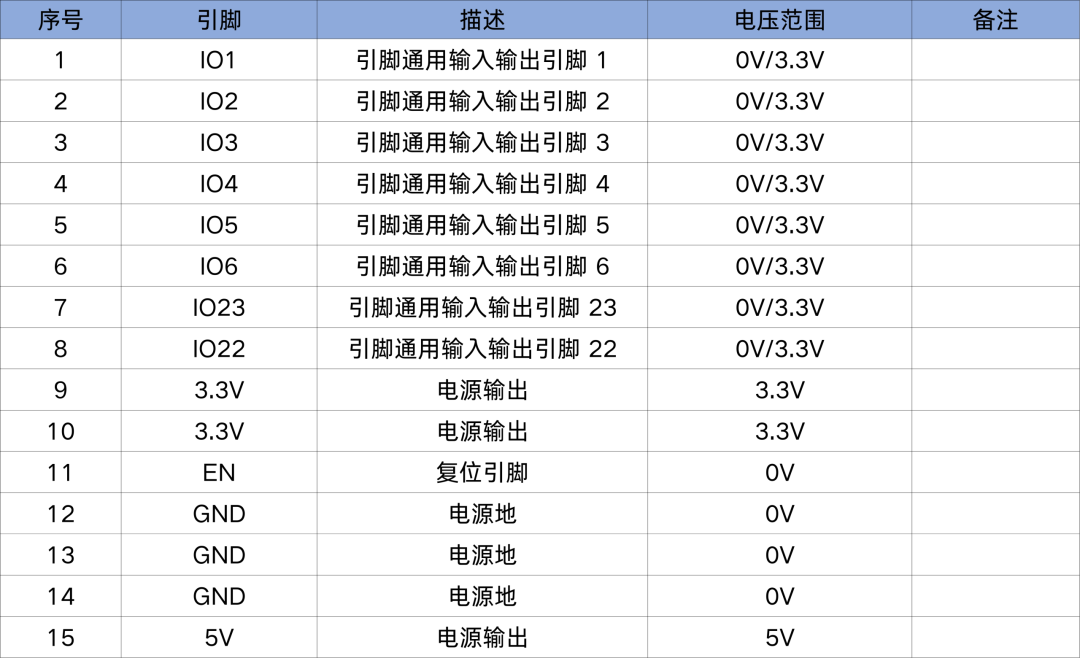

[J1] 排针接口

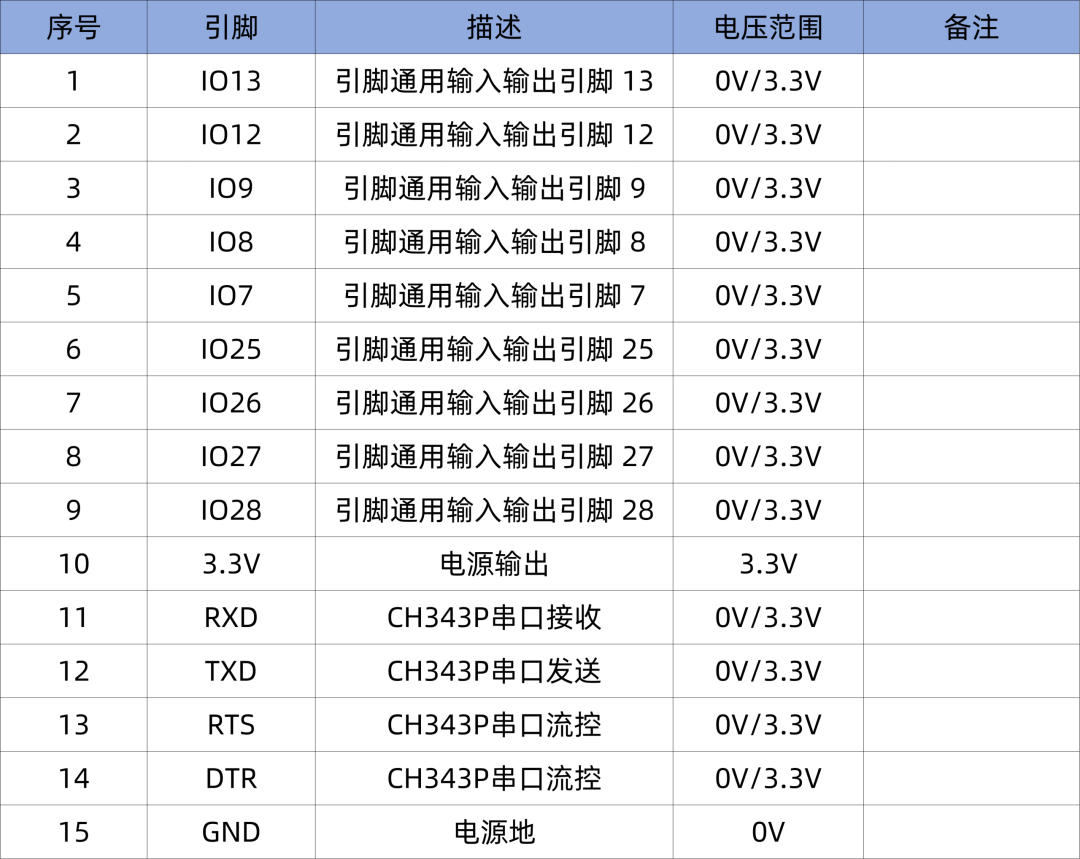

[J2] 排针接口

[J3]RGB灯

RGB灯使用单总线,,WS2812,连接到开发板上的IO6引脚。

[J4]Type-C

串口芯片使用的是CH343P。通过EN和GND连接,开发板可以变成USB转串口模块。

原理图

图 5 -原理图

结构支持

1

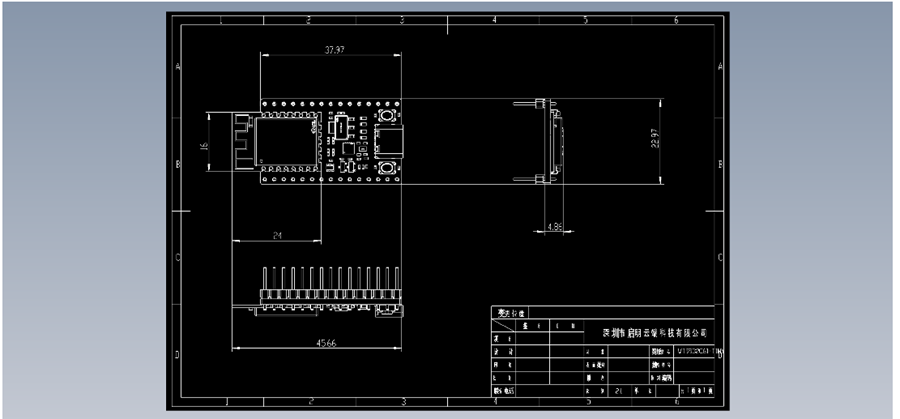

PCBA尺寸图

图 6 -主板尺寸图

使用指引

1

准备工作

在开始使用设备前，请准备以下物品和环境条件：

USB-C数据线 × 1用于为开发板供电或与电脑连接，建议使用原装或质量良好的线材，保证供电稳定

WT9932P4-TINY开发板×1本产品的核心硬件设备

2

硬件配置

1.连接供电

使用 USB-C数据线将开发板与电脑或 USB适配器相连。

推荐适配器规格为 5V/1A及以上，确保供电稳定。

上电后，设备将自动启动，指示灯亮起表示设备已通电。

3

使用指南

按照官方文档搭建 IDF环境

clone例程clone官方的blink例程并 export esp-idf

编译并烧录例程使用 USB-C数据线，连接上开发板的 USB。使用：

idf.pyset-target esp32c61idf.py build

menuconfig 修改IO为6

idf.py menuconfig

编译例程使用：

idf.py flash

烧录例程，可以查看到开发板中的 RGB灯闪烁。
