AN3216-245：小身材陶瓷天线，如何成为2.4GHz无线设备的好搭档？

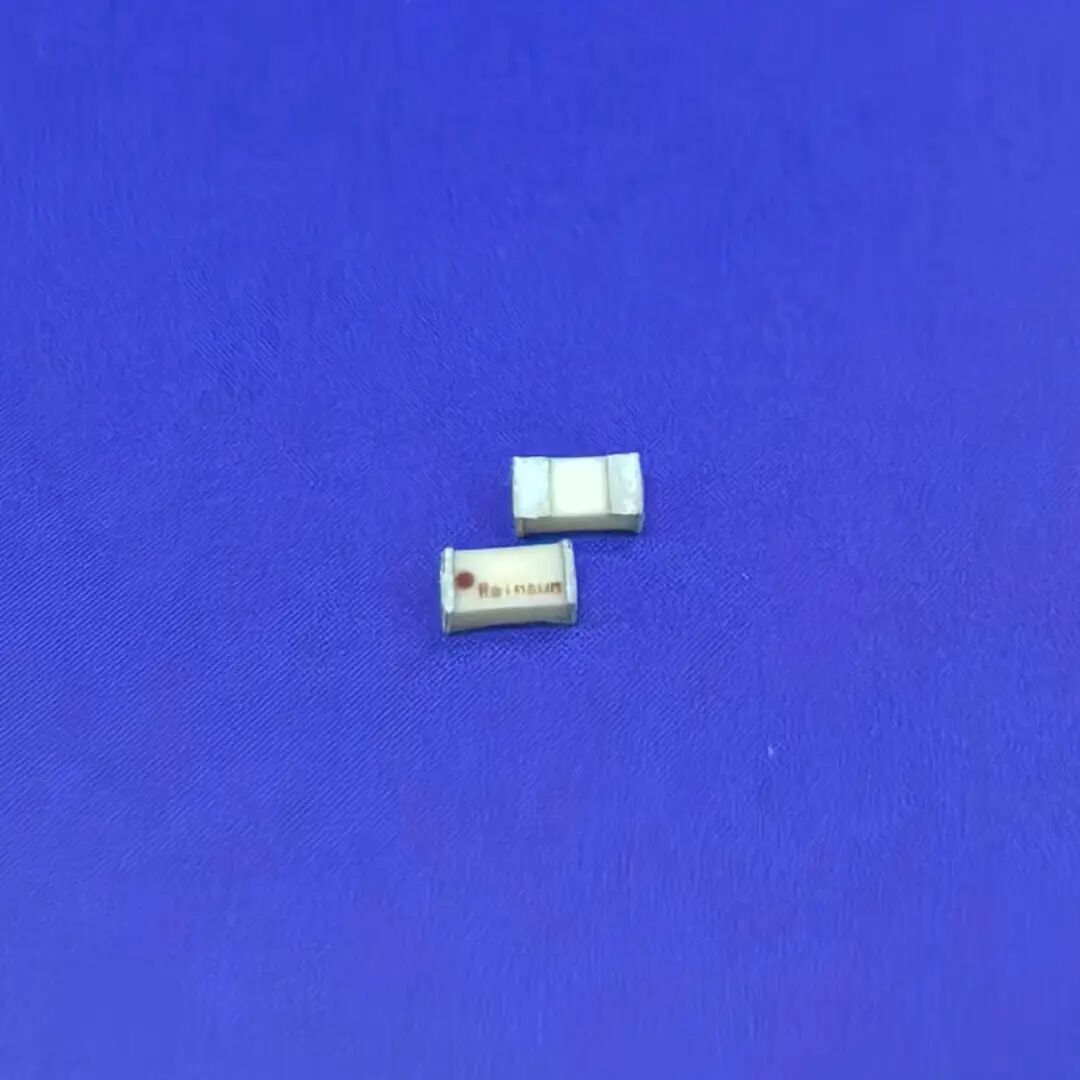

2.4GHz陶瓷贴片天线

在如今的智能设备中，无线连接已成为不可或缺的一部分。无论是蓝牙耳机、智能家居设备，还是各类无线模块，背后都离不开一颗稳定高效的天线。今天我们要聊的，就是这样一款在2.4GHz频段默默发挥作用的陶瓷芯片天线——AN3216-245。

01 核心参数

AN3216-245

参数	数值
尺寸	3.2mm × 1.6mm × 1.3mm
中心频率	2.45GHz
带宽（典型值）	100MHz
峰值增益	0.5dBi
输入阻抗	50Ω
电压驻波比（VSWR）	≤2.5
最大输入功率	1W
极化方式	线性
辐射方向	全向

02 适用通信系统

AN3216-245

该天线支持以下常见2.4GHz无线协议与应用场景：

蓝牙（Bluetooth）系统

Wi-Fi 802.11b/g/n

ZigBee、Thread等物联网协议

专有2.4GHz无线模块

03 设计建议与布局要点

AN3216-245

为保证天线性能符合规格书指标，建议在PCB设计中注意以下事项：

天线位置

应布置在PCB板边，下方无接地层，周围建议预留≥3mm的无铜及无器件区域。

馈线设计

天线馈线应为50Ω微带线，避免与其它信号线交叉，建议参考规格书提供的测试板布局。

模块布局

射频模块应尽量靠近天线馈点，以减小路径损耗。

匹配调试

天线输入端可预留π型匹配电路，具体元件值需根据实际PCB叠层与布局进行调优。

AN3216-245适用于对尺寸、成本与性能均有要求的量产型无线设备，如穿戴产品、智能家居模块、遥控器、传感器等。

若您在产品开发中需要该天线的样品、规格书或技术支持，欢迎与我们联系。
