工程师必读：MS2202AB-M15开关麦的PCB设计、SMT生产与防油密封实战要点

一、基础概念：什么是MEMS开关麦？

1.什么是开关麦（SwitchingMicrophone）？MS2202AB-M15是一款电容式MEMS气流压力开关传感器。

功能定义：它不输出连续的气压数值，而是提供一个简单的“决策信号”（是/否、开/关）。

工作机制：基于微机电系统（MEMS）技术，利用气流引起的微米级薄膜形变导致电容变化，通过内部ASIC芯片监测，当压力达到预设阈值（SetPoint）时，输出开关信号（如电平翻转）。

2.关键技术名词解释

MEMS(微机电系统)：将微机械结构（传感器）、微执行器及信号处理电路集成在单块硅芯片上的微型系统。

电容式(Capacitive)：传感原理。通过检测极板间电容的变化来感知物理量，而非电阻或热学变化。

二、核心工作原理

1.物理结构（三要素）MEMS芯片内部包含一个可变电容器结构：

振膜(Diaphragm/可动电极)：纳米极薄的硅膜，随压力自由振动。

背板(Backplate/固定电极)：刚性多孔硅板，允许声波/气流通过。

空气间隙(AirGap)：振膜与背板之间的微米级空隙。

2.工作流程（物理-机械-电学转换）

感压：气流压力使MEMS膜片产生形变，改变空气间隙，从而改变电容值。

比较：内部ASIC芯片读取电容变化，并将其与预设的压力阈值进行比较。

判决与执行：

若压力>设定值：输出状态翻转（例如：低电平→→高电平）。

若压力< 设定值：输出状态恢复（例如：高电平 →→ 低电平）。

3.与传统传感器的区别

特性	MS2202AB-M15(开关麦)	普通电容式MEMS压力/气流传感器
输出信号	数字开关信号(ON/OFF,High/Low)	连续的模拟电压或数字数据(压力值)
核心功能	监控与控制(“压力是否达标？”)	测量(“压力数值是多少？”)
系统需求	自带阈值判断，外围简单	需MCU持续读取数据并计算
应用优势	系统简单，无需复杂软件算法	使用灵活，但开发复杂

三、MS2202AB-M15性能特点与优势

该型号采用2.7x1.8mm封装，专为解决传统方案痛点而设计。

1.高可靠性ASIC设计

彻底解决MCU方案常见的死机现象。

解决了因电压低于临界值导致的芯片无法复位问题。

2.核心性能优势

高防油/防腐蚀：相比驻极体传感器，能更好抵抗烟油酸性物质挥发，寿命更长。

耐高温SMT：可承受260℃高温自动化回流焊，生产效率极高。

高一致性与稳定性：MEMS工艺保证了比驻极体更高的产品集中度，提升用户口感一致性。

极速响应与低滞后：硬件比较速度远快于MCU的“采样-计算”流程；开关动作点重复性好。

安全机制：

防自燃：智能电容变化判别，容错率高，带防自启自检机制。

低温漂：对温度变化不敏感，优于压阻式方案。

超时保护：内部强制最长吸烟时间，增加安全性。

系统简化：省去MCU的ADC和判断逻辑，直接输出数字逻辑信号，降低开发难度与外围成本。

四、工程应用指南与注意事项

虽然MS2202AB-M15性能优越，但由于MEMS的精密性，在工程设计与生产中需严格遵守以下规范：

1.PCB设计与布局

热源隔离：布局应远离发热丝、MOS管，防止高温导致ASIC误判。

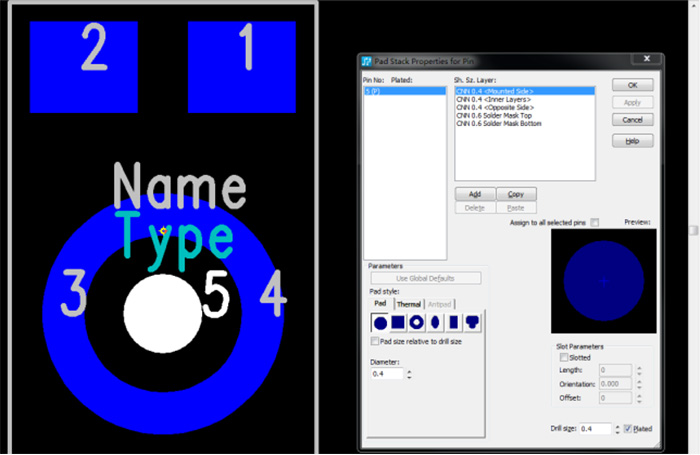

开孔设计：底部PCB开孔尺寸建议0.4mm，做无铜孔。

阻焊设计：建议孔的上下两层绿油开窗，防止印绿油时偏置堵孔。

电路防护：建议在OUTPUT端并联一个10k~100k的下拉电阻到地。防止SMT贴片时GND虚焊导致端口浮空自动输出。

2.SMT组装与生产

锡膏选择：若组装成$Phi$6.0咪头，请使用复位PCB并配合3.0银锡膏。

禁止操作：

禁止使用洗板水或酒精清洗（液体会破坏MEMS结构）。

禁止使用气枪对着进气孔除尘（强气流会击穿振膜）。

禁止使用冲落的PCB板材（防止虚焊）。

防油加强：建议在2718封装焊盘底部四周点胶，或外围增加金属外壳，增强密封防油性能。

3.结构与气道设计

气密性：必须确保进气通道通畅且无泄漏，防止漏油直接进入开关麦内部。

特殊场景：针对密闭气道产品（仅吸嘴和进气口两通道），当塞入防漏油塞且底部进气关闭时，首次开机的相对复位时间会较长，属正常物理现象。

4.常见挑战与应对

静电防护(ESD)：MEMS芯片极脆弱，全流程需严格防静电。

应力保护：安装时严禁对封装施加过大机械应力。

非线性补偿：虽然电容与间距成反比导致非线性，但内部ASIC已完成线性化补偿，用户无需处理。

总结：MS2202AB-M15利用先进的MEMS技术，将复杂的压力检测简化为可靠的“开/关”信号。在正确处理PCB布局与生产防护的前提下，它能为紧凑型雾化器提供比传统驻极体更耐用、更安全、一致性更好的吸气检测方案。
