LP3718BSL 芯茂微｜SOP8L 自供电 PSR，SEL 可调峰值电流 24W 无光耦适配器解析
烟火之旅
2026-09-19
【童真趣事】
1105人已围观
一、芯片概述
LP3718BSL 属于芯茂微 LP3718 系列自供电 PSR 控制器，SOP8L 封装；内置高压 BJT，SEL 引脚外接电阻调节原边峰值电流，SEL 悬空时 IPKMAX=880mA；采用自供电技术，取消辅助绕组 VCC 供电二极管，同时内置启动电路，无需外置启动电阻；集成输出线缆补偿、频率抖频，全套 VCC 钳位 / 欠压、FB 开路、输出短路、输出过压、过温保护；整机最高支持 24W，面向中大功率无光耦充电器、适配器。粤华信为芯茂微一级代理，可为硬件工程师提供规格书、变压器计算公式、量产 BOM 用于项目评估。
二、关键电气参数（TA=25℃）

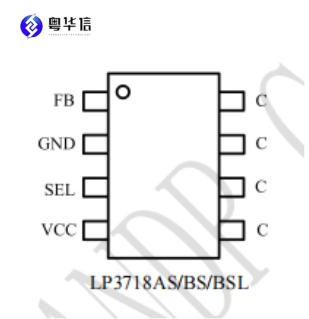

- 封装 SOP8L；SEL 悬空最大原边峰值电流 880mA；
- VCC 启动典型 4.5V；VCC 钳位 5.1V；UVLO 跌落 3.1V；
- FB 基准 1.0V；满载线缆补偿电流 12uA；
- 最小工作频率 200Hz；抖频周期 180us；前沿消隐 450ns；退磁比例 TDEM/TSW=50%；
- 保护：VCC 钳位 / 欠压、输入欠压保护、FB 开路、输出短路打嗝、输出过压 OVP、150℃过温保护；
- 工作结温‑40~+150℃，盘装 4000 颗 / 盘。
三、方案核心优势
- SEL 引脚电阻可编程峰值电流，一颗料通过外围电阻灵活调整输出功率，方便不同档位项目复用；
- 真正极简 BOM：内置启动电路，自供电架构，省去外置启动电阻、辅助绕组供电二极管，降低变压器复杂度；
- 自带输出线缆补偿，改善长线充电输出压降；频率抖动改善 EMI，降低安规整改工作量；
- 完备故障检测逻辑：包含输入欠压、FB 开路、输出过压多重保护，故障自动打嗝重启，适合大批量适配器生产。

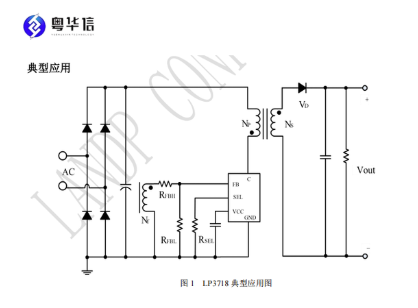

四、典型应用场景
‑18‑24W 无光耦快充适配器 ‑小家电隔离辅助电源 ‑IoT、智能家居外置电源 ‑LED 大功率隔离驱动电源 ‑传统 RCC 电源升级换代项目
五、选型对标参考
| 型号 | 品牌 | 封装 | 最大峰值电流 | 推荐整机功率 | 核心差异 |
|---|---|---|---|---|---|
| LP3718BSL | 芯茂微 | SOP8L | 880mA | 24W | SEL 电阻调电流，自供电，无需启动电阻 |
| LP3718CA | 芯茂微 | ASOP‑6 | 1200mA | 24W | ASOP‑6 小封装，更高峰值电流 |
六、PCB 量产设计要点
- VCC 旁路电容紧靠 VCC‑GND 引脚，抑制电源尖峰，避免误保护；
- SEL 引脚外接电阻紧靠 SEL 与 GND 引脚；
- FB 分压电阻靠近 FB 引脚，节点远离变压器高压动点走线；
- C（BJT 集电极）引脚铺铜兼顾散热与 EMI 平衡，不宜大面积铺铜；
- 原边功率环路尽量缩小环路面积，降低 EMI 辐射。
七、选型小结 & 供应链、配套服务说明
LP3718BSL 为 SOP8L 封装高功率自供电 PSR，SEL 引脚可编程峰值电流，外围极度精简，适合 24W 以内无光耦适配器。
供应链 & 服务说明：不同于普通只做物料分销的渠道，粤华信可同步给到变压器公式解读、PCB 布局建议，协助客户从样品评估到量产落地；代理端具备稳定物料供给能力，可支持客户锁料、锁产能，方便样品评估平滑过渡至量产；规格书、变压器参考资料可向原厂授权代理申请获取。 配套服务：支持多品牌物料一站式 BOM 配单，可同步提供多款电源器件技术资料协同评估。
八、FAQ 常见疑问
Q：SEL 引脚如何设置输出功率？
A：通过 SEL 到 GND 的电阻修改原边峰值电流，参考规格书内恒流计算公式，配合变压器匝比得到目标输出电流。
Q：LP3718BSL 可以使用双绕组变压器吗？
A：支持双绕组方案，可省去辅助绕组，但输出精度需要整机验证。
