虹科答疑 | 如何快速上手CAN诊断仪？10分钟从开机到实战

CAN总线通信的稳定运行直接影响设备性能 —— 而排查总线故障、解析报文数据，往往需要一款兼顾专业性与易用性的诊断工具。

本期虹科答疑，我们将介绍一款备受客户信赖的手持式诊断仪 —— 虹科PCAN-Diag FD，并带大家从零开始，轻松上手这款实用工具，实现从协议解析到物理层测试的全方位诊断。

01 .

为什么需要诊断仪？

诊断仪作为CAN总线通信的关键工具，承担着从协议解析到物理层测试的重要职能。本文将以虹科PCAN-Diag FD为例，介绍这款手持式诊断工具如何实现「协议层 + 物理层」的双重测试能力。

在协议层面，该设备可加载dbc、sym等数据库文件，将十六进制报文实时解析为温度、速度、压力等物理量，并图形化显示相关信息，显著提升数据分析的直观性。

在物理层面，设备集成示波器功能，通过独立通道对CAN_H和CAN_L进行高达100MHz的高频采样，精准捕捉信号波形，帮助用户评估总线信号质量。

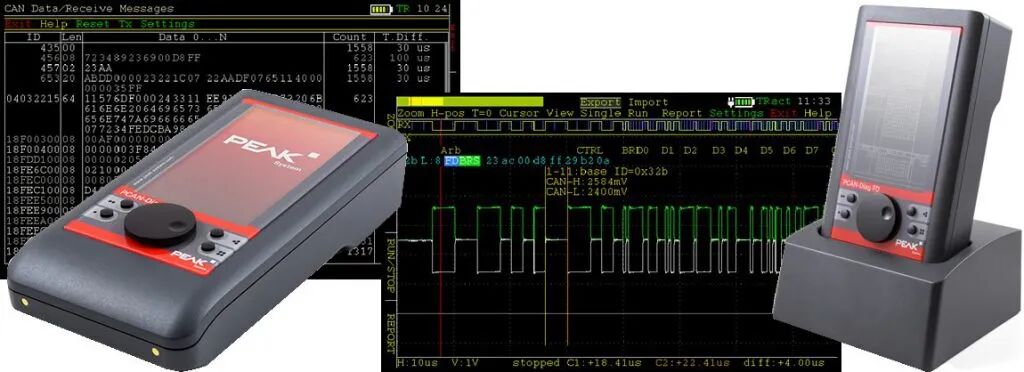

虹科PCAN-Diag FD诊断仪

虹科PCAN-Diag FD正是凭借这种协议与物理双重诊断能力，适配开发、测试、维修全场景，可快速定位总线节点状态，有效支持车载及工业总线系统的调试与排查工作。

02 .

有哪些接口？都有什么用？

CAN连接（D-Sub）

引脚分配D-Sub，CAN引脚符合规范CiA303-1，模拟输入引脚6可切换到地（GND），模拟输入可用于-28至+28V范围内的一般电压测量。

D-Sub9接口定义

电源供应

虹科PCAN-Diag FD可通过三种方式供电：

①. 使用AC适配器通过设备背面的电源插座供电

电源插座接口

②. 设备专用充电站（AC适配器连接到充电站）

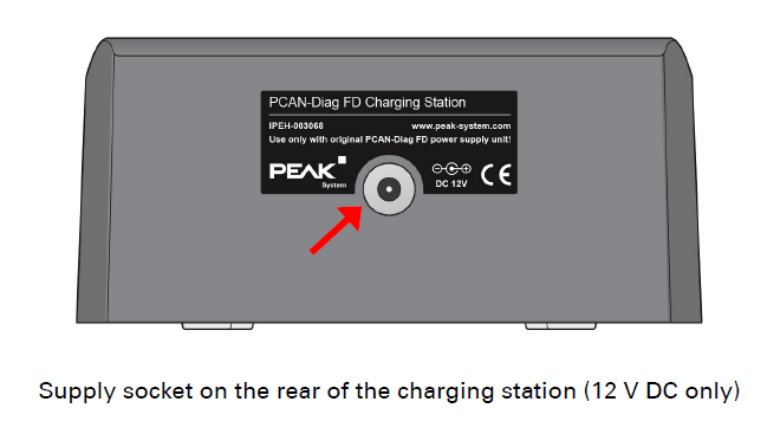

专用充电站接口

③. 暂时使用集成在设备内部的电池

按钮定义

使用旋钮和热键进行操作：虹科PCAN-Diag FD通过按钮和四个热键进行操作。

按钮定义

热键的功能各不相同，具体的功能会显示在显示屏上控制面板旁边的四个区域中。

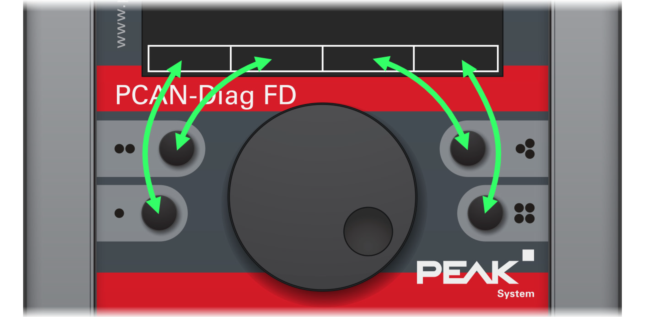

热键定义

03 .

如何快速上手？

①. 设备开机

按住按钮半秒钟以上。设备将先显示开机屏幕，然后会显示主菜单。

提示：如果无法打开确认有供电（外部电池或电池）的设备，请检查开机锁定（设备背面的锁定开关）。

②. 简单配置

选中并进入SETTINGS界面，根据设备的信息设定波特率、时钟频率等信息，也可通过工具的Detect功能自动检测当前CAN总线的相关性质。

例如，我们可以根据所测设备选择FD ISO等协议，设置一个500k 1M的波特率（其他配置也类似）

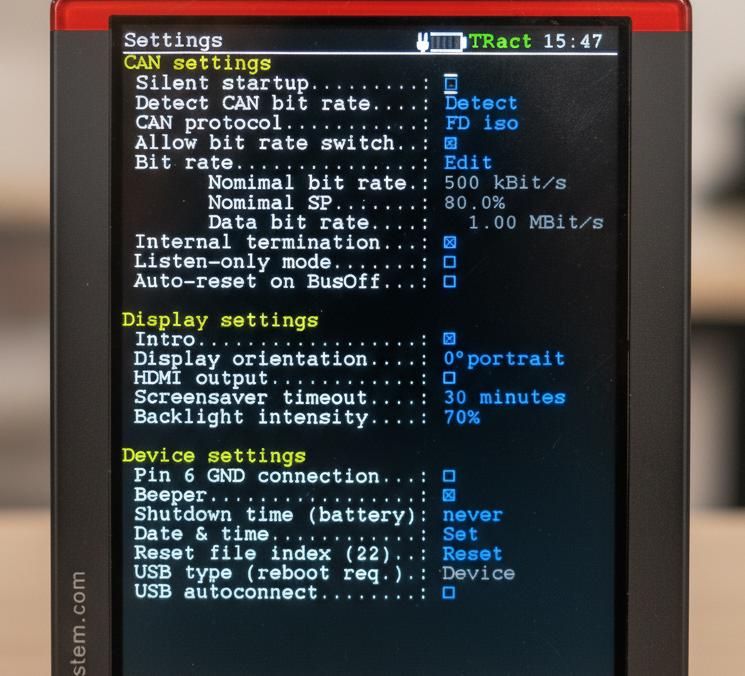

设置主页面信息预览

③. 报文详细页

在虹科PCAN-Diag FD中的CAN DATA中检查是否收到正确的报文。

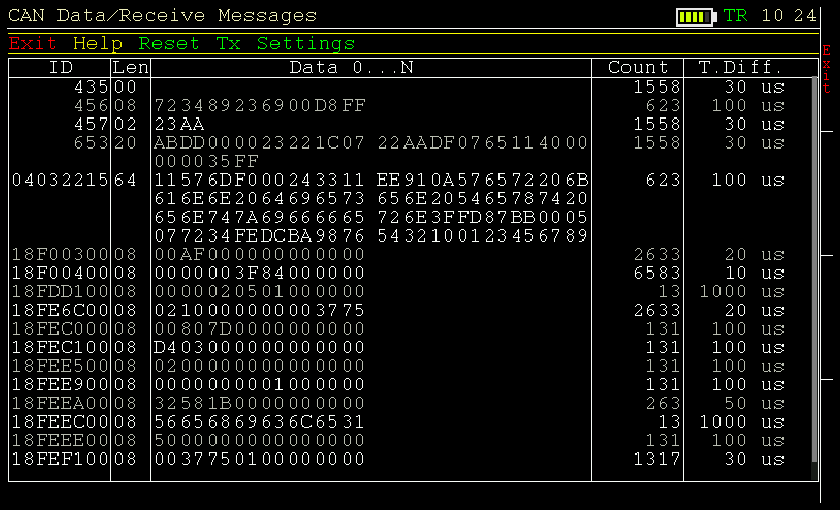

接收区报文显示图

④. 启用示波器进行物理层分析

进入虹科PCAN-Diag FD中的Scope，启用其示波器功能；转动旋钮选中「RUN」开始波形的检测，可随时停止。

示波器显示页面

⑤. 设备关机

要关闭设备，请从主菜单中选择Power Off。或者，您可以选择Power Off with Lock Switch，以便之后直接激活开机锁定。

本期小结 .

专业集成：虹科PCAN-Diag FD集成了协议诊断与示波器功能，既能分析数据流，也能评估信号完整性，适合深层次系统排查。

高效定位：结合数据库解析和图形化显示，能快速定位网络中的异常节点或信号问题，显著提升测试与故障排查效率。

灵活可靠：虹科PCAN-Diag FD硬件接口标准，供电方式灵活，适合实验室与现场等多种工作环境。

除了上述基础功能，虹科PCAN-Diag FD工具还支持总线负载统计、终端电阻测量、CAN信号电压测量等高级诊断，并能作为CAN记录仪长时间记录总线数据。我们将在后续文章中为大家详细介绍这些进阶应用。
