DDR5/HBM3信号完整性仿真工具怎么选

上一篇我们梳理了高速接口仿真的四个系统性失效：IBIS宏模型精度不足、分层仿真误差累积、Signoff方法论没有共识、工具流程碎片化。

读完之后，很多工程师的第一反应是：那我要不要换工具？

这是一个合理的问题。但"怎么评估一款SI仿真工具够不够用"本身就是一个容易踩坑的地方。

很多团队的评估方式是：用熟悉的案例跑一遍，结果没有大偏差就算过了。问题在于，四个失效在简单场景下根本不会暴露——越是复杂的拓扑、越是极端的工况，才越能把工具的真实能力边界测出来。

这篇文章提供一个评估框架，从四个失效直接映射到四个验证标准。

四个失效对应四个验证标准

第一篇的失效	对应的验证标准
IBIS宏模型精度不足	工具有没有更高精度的备用仿真路径
分层仿真误差累积	能否将芯片-封装-板级放在同一环境协同仿真
Signoff方法论没有共识	统计法和瞬态法两条路径是否同时支持
工具流程碎片化	全流程能否在一个平台内完成

▲ 四个失效对应四个评估标准

标准一：工具有没有更高精度的备用路径？

IBIS宏模型的本质是对芯片I/O行为的近似。在DDR5、HBM3这个速率区间，近似误差可能已经超过设计裕量本身的范围。

这不是说IBIS没有价值——它在大多数常规场景下完全够用。问题在于：当仿真结果处于裕量边缘时，你需要一个精度更高的路径来确认结论，而不是只能继续相信这个近似。

关键判断：当结果处于裕量边缘或极端PVT corner，工具能否切换到晶体管级仿真做精度确认？

标准二：能否将芯片-封装-板级放在同一环境里仿真？

分层仿真的问题不在于哪一层做错了，而在于各层之间的耦合效应在分开建模时被丢掉了。封装的寄生电感和芯片I/O驱动能力的相互作用、PCB阻抗不连续在封装引脚处产生的反射——这些是系统级的信息，分层之后就没了。

"每一层单独仿真都过了，合在一起不满足时序"——这种情况在DDR5和HBM项目里越来越常见，根源就在这里。

关键判断：工具能否在同一个仿真环境里，将芯片IO模型、封装寄生参数、PCB传输线同时纳入，而不是分开跑完再叠加？

标准三：统计法和瞬态法两条路径都支持吗？

这是四个标准里争议最多的一个，也是最有具体数据可以说明的一个。

统计法（Channel Simulation）速度快，但算法建立在线性叠加的假设之上。DDR5引入DFE（判决反馈均衡）之后，DFE的反馈机制打破了这个假设——统计法的精度在DFE场景下系统性下降，而且这个偏差根植于算法底层，不是工具实现得好不好的问题。

有实际验证数据可以说明差距的量级。同一DDR接口，三种方法的眼宽计算结果：

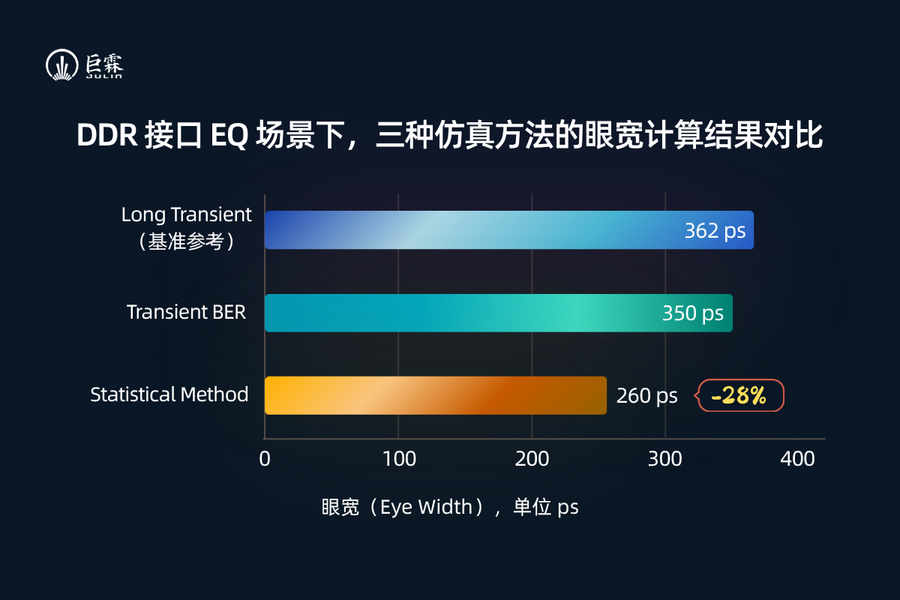

▲DDR接口EQ场景下，三种仿真方法的眼宽计算结果对比（Statistical偏低28%）

统计法比瞬态基准低了28%。这不是小偏差——足以导致Signoff结论从"过"变成"不过"。

这不是说统计法应该被淘汰。在正常工况、快速迭代场景下，统计法的效率优势不可替代。问题在于：只有统计法的工具，在DFE等非线性场景下没有精度兜底；只有瞬态法的工具，工程效率无法接受。

关键判断：工具是否同时支持两条路径，并且能够在两者之间切换和对比？

标准四：全流程能否在一个平台内完成？

工具碎片化的代价有两层：

一是效率损耗，可见的——A工具做通道仿真，B工具做瞬态，C工具看波形测眼图，反复导入导出，几小时能完成的分析可能花掉一整天。

二是误差引入，隐蔽的——数据在工具间传递时，格式转换和参数设置不一致本身会带来偏差。有时候工程师以为发现了设计问题，其实是工具衔接的问题。

关键判断题：从通道仿真到眼图后处理，从批量参数扫描到结果报告，能否在同一个平台内走完，不需要切换工具？

为什么DOE/RSM是最好的综合压测

四个标准单独测，每一个都可以用相对简单的案例通过。

但DOE/RSM是把四个标准同时压上的场景：

· 批量参数扫描要求统计眼图在复杂场景下精度稳定（标准三）

· 多参数扫描的结论可靠性依赖系统级仿真的完整性（标准二）

· 几百次仿真必须在一个平台内完成才现实（标准四）

· 每一次仿真的模型误差都会被RSM建模放大到优化结论里（标准一）

能可靠支撑DOE/RSM的工具，基本等于在四个维度同时达标。

有实际数据可以说明，可靠的DOE/RSM能带来多大的设计改善空间。某头部存储芯片公司的实际项目：同时扫描 vddq、cpu_odt、dram_odt 等多个关键参数，通过RSM建立高精度预测模型，再结合灵敏度分析锁定最敏感的设计变量，最后对性能与良率做协同寻优。

▲ 灵敏度分析：vddq 和 cpu_odt 对眼高的影响最为显著（裁剪自客户案例）

优化前后的结果：

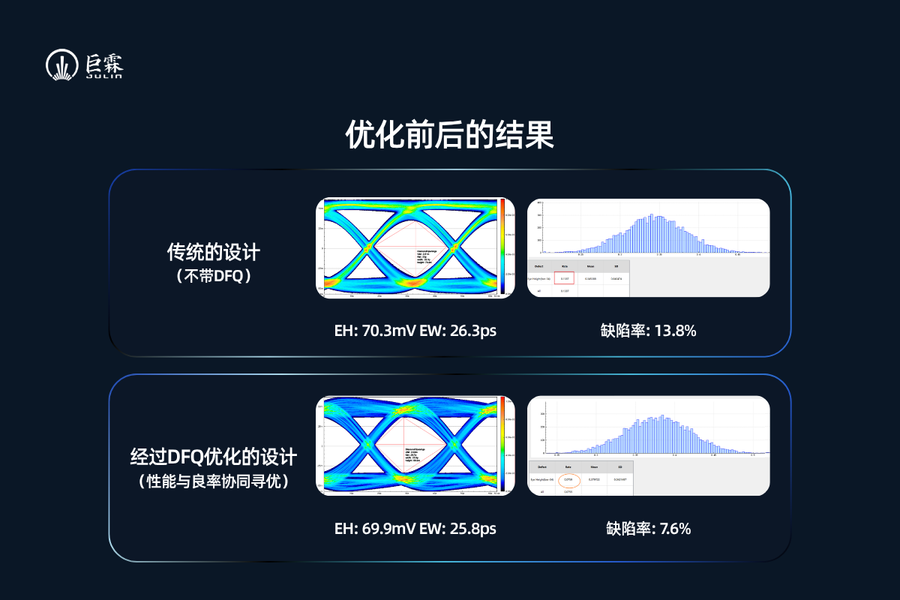

▲ 上：传统设计（EH 70.3mV / EW 26.3ps / 缺陷率 13.8%）；下：DFQ优化后（EH 69.9mV / EW 25.8ps / 缺陷率 7.6%）

缺陷率从13.8% 降到 7.6%，降幅接近一半——眼高和眼宽几乎没有损失，良率提升完全来自参数空间的系统性寻优。

这个结果靠的不是调参经验，而是仿真精度 × 批量能力 × 流程整合三者同时到位。

一个实用建议

四个标准的验证方式各不相同：

标准一和二，需要单独设场景验证：

·拿一个裕量很紧的实际案例，看工具能否切换到更高精度路径做二次确认（标准一）

·尝试把芯片IO模型、封装S参数、PCB传输线放在同一个仿真环境里跑——看能不能做到，做到的结果和分开仿真叠加的差距有多大（标准二）

标准三和四，直接拿项目里最复杂的DOE需求去测：

·批量仿真能不能跑完不报错（标准四）

·统计眼图在DFE参数极端值时的结果是否合理（标准三）

·整个流程不切换工具能不能走通（标准四）

能过，再谈其他；过不了，任何单点的精度优势都是白费。

四个标准同时达标，市面上有没有这样的工具？下一篇来验证。
