骑行功率计 BLE 发射，主控 + 天线怎么搭？

骑行功率计是训练数据的源头。骑手踩踏产生的扭矩和踏频，经过功率计内部的传感器采集、计算，再通过BLE实时发射给码表或手机，最终变成屏幕上的功率曲线和训练指标。

在这条数据链路里，BLE发射环节看似只是“把数据发出去”，实际选型时要考虑的问题不少：功率计要塞进曲柄或脚踏，内部空间极小；靠纽扣电池供电，续航要按月计算；还要在骑行震动、温差变化的环境下保持连接稳定。

这篇以NRF54L10主控和AN3216系列天线为例，梳理骑行功率计BLE发射端的选型思路。

功率计BLE发射端的核心需求

先看功率计的工作状态。骑行过程中，功率计按固定频率采集扭矩和踏频数据，计算出实时功率，再通过BLE向外发射；停止骑行后，设备进入休眠，等待下一次唤醒。

结合这个工作模式，BLE发射端有三个核心需求：

体积小：曲柄式、脚踏式功率计的内部腔体都很狭窄，主控和天线要在传感器、电池之外挤出安装位置，封装和天线尺寸直接影响结构设计。

功耗低：纽扣电池容量有限，功率计的发射、采集、休眠三个状态的电流消耗共同决定续航，主控的休眠机制和天线的发射效率都要考虑。

发射稳定：功率数据是实时使用的，码表和手机需要持续接收，断连或丢包会影响训练记录，BLE射频和天线匹配的可靠性要求较高。

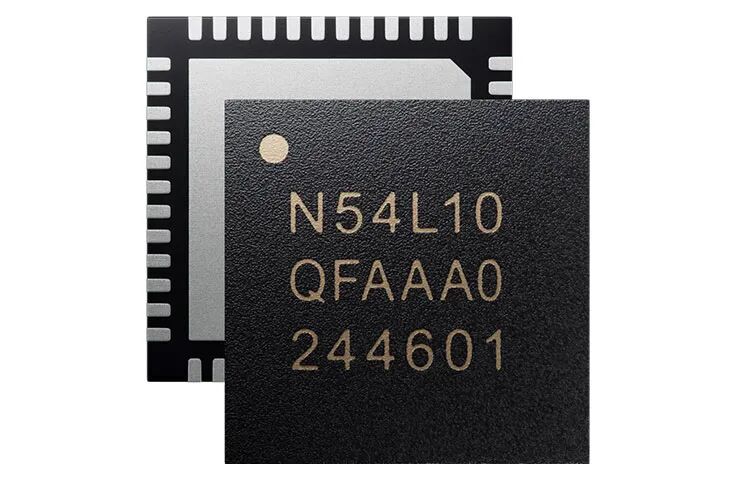

主控选型：NRF54L10

NRF54L10是Nordic NRF54系列中资源比较均衡的一款BLE SoC，在功率计中同时承担主控计算和无线发射两个角色，具体参数如下：

参数项	规格
型号	NRF54L10
封装	QFN48 / QFN52 / QFN40
RAM	192 KB
Flash	1.0 MB
晶振	32MHz高速晶振 + 32.768KHz低速晶振

1. 192KB RAM

功率计的应用代码需要处理传感器采集、功率计算和BLE协议栈，192KB RAM在协议栈之外，为数据缓存和应用逻辑留出了空间。如果需要同时维持与码表、手机的连接，多连接的协议栈缓存也能覆盖。

2. 1MB Flash

固件代码、校准参数和出厂配置都需要掉电存储，1MB Flash可以容纳程序和数据区，支持后续通过BLE进行固件更新（OTA），不需要额外外挂存储芯片。

3. 双晶振配置

32MHz高速晶振负责BLE射频和数据运算，32.768KHz低速晶振负责休眠计时。功率计大部分时间处于低功耗状态，低速晶振支持定时唤醒和休眠保活，是续航控制的基础。

4. 三种封装可选

QFN48、QFN52、QFN40三种封装，结构设计时可以根据腔体形状和PCB尺寸选择，对小型化布局比较友好。

天线选型：AN3216系列

功率计的安装位置比较特殊——曲柄、脚踏都是金属运动部件，天线附近的结构和材质会影响信号，加上内部空间狭窄，天线选型需要重点考虑尺寸和匹配。

AN3216系列是一款小尺寸陶瓷天线，尺寸为3.2 × 1.6 × 1.04 mm，具体参数如下：

参数项	规格
尺寸	3.2 × 1.6 × 1.04 mm
输入阻抗	50 Ω
驻波比	≤ 2.0
增益	0.5 dBi

其双频版本中心频率覆盖2450MHz和5-6GHz，其中2.45G频段带宽110MHz，5-6G频段带宽500MHz。

3.2mm长度：在功率计狭小的PCB上，3.2mm的天线可以放在板边，减少对传感器和电池位置的挤占，这对曲柄、脚踏这类空间受限的结构比较关键。

50Ω阻抗：与NRF54L10的射频端阻抗一致，配合简单的Pi型匹配网络即可完成调谐，调试工作量和量产一致性都更容易控制。

带宽余量：110MHz的2.45G带宽覆盖BLE工作频段，在金属部件附近天线频偏时，仍有一定调试窗口。

双频选择：如果产品除BLE外还需要支持5-6GHz频段的无线功能，可以直接选用双频版本，单频段场景用标准版本即可。

增益取舍：0.5dBi增益适配功率计到码表、手机的日常使用距离；如果产品安装位置信号遮挡严重，可以评估增益更高的天线型号，代价是尺寸相应增大。

主控 + 天线怎么搭

主控和天线不是独立选型，两者的配合直接影响BLE发射表现，实际设计中建议关注三个环节：

1. 阻抗匹配环节

NRF54L10射频输出到AN3216之间通过匹配网络连接，两端都是50Ω阻抗，匹配电路的器件布局要尽量靠近天线馈点，走线缩短并控制阻抗连续，减少传输损耗。

2. 天线布局环节

功率计内部金属结构多，天线应放置在PCB靠外侧的位置，下方保留净空区，避免被金属曲柄、电池或传感器完全包裹。天线的朝向和位置建议结合实际安装状态测试，不同的车架和曲柄材质对信号的影响有差异。

3. 功耗配合环节

功率计的发射占空比不高，可以在数据发射间隙让主控进入低功耗状态，由32.768KHz晶振维持计时，定时唤醒采集和广播。天线效率稳定，主控就不需要额外提高发射功率补偿损耗，从整体上降低平均电流。

选型建议

以NRF54L10 + AN3216为参考组合，可以结合具体产品形态判断：

曲柄式、牙盘式功率计：腔体相对规则，NRF54L10的QFN48封装搭配AN3216，空间和资源都有一定余量。

脚踏式功率计：内部空间更狭窄，可以评估QFN40封装和AN3216的布局，重点验证天线在金属脚踏结构中的发射表现。

功能更复杂的产品：如果需要更多连接数量或更大的应用缓存，可以在NRF54系列中评估内存配置更高的型号。

功能相对简单的产品：以单连接、基础数据发射为主的场景，也可以评估资源配置更小的方案。

选型时建议明确三个指标：同时连接的设备数量、目标续航对应的平均电流、结构内部可用的天线面积。指标确定后，主控和天线的组合基本就清晰了。

总结

骑行功率计的BLE发射端，核心是在小体积、低功耗和稳定发射之间找到平衡。NRF54L10以192KB RAM、1MB Flash和双晶振配置，覆盖了主控计算、BLE发射和休眠管理的需求；AN3216系列以3.2mm尺寸和50Ω阻抗，适配功率计狭小的内部空间，两者搭配可以构成一套完整的BLE发射方案。

具体选型还要结合功率计的安装位置、结构材质和续航目标综合评估，让主控资源、天线性能与产品实际需求匹配，就是合适的方案。
