HDesra-1.27 高速、高密度板对板连接器，覆盖全规格 pin 位，兼顾高速传输与高可靠性

在服务器算力板卡、工业自动化设备的设计中，紧凑的PCB夹层空间要塞下海量信号通道，进行高速数据传输，并且在极端工况下还要长期保持连接稳定，单一性能突出的连接器早已无法覆盖高端设备的复合选型需求。HDesra系列1.27mm高速高密度板对板连接器，兼顾高速传输能力、高密度布线优势与严苛环境可靠性，一站式满足高端设备板间互连的全维度选型需求。

产品特点

标准化精密设计

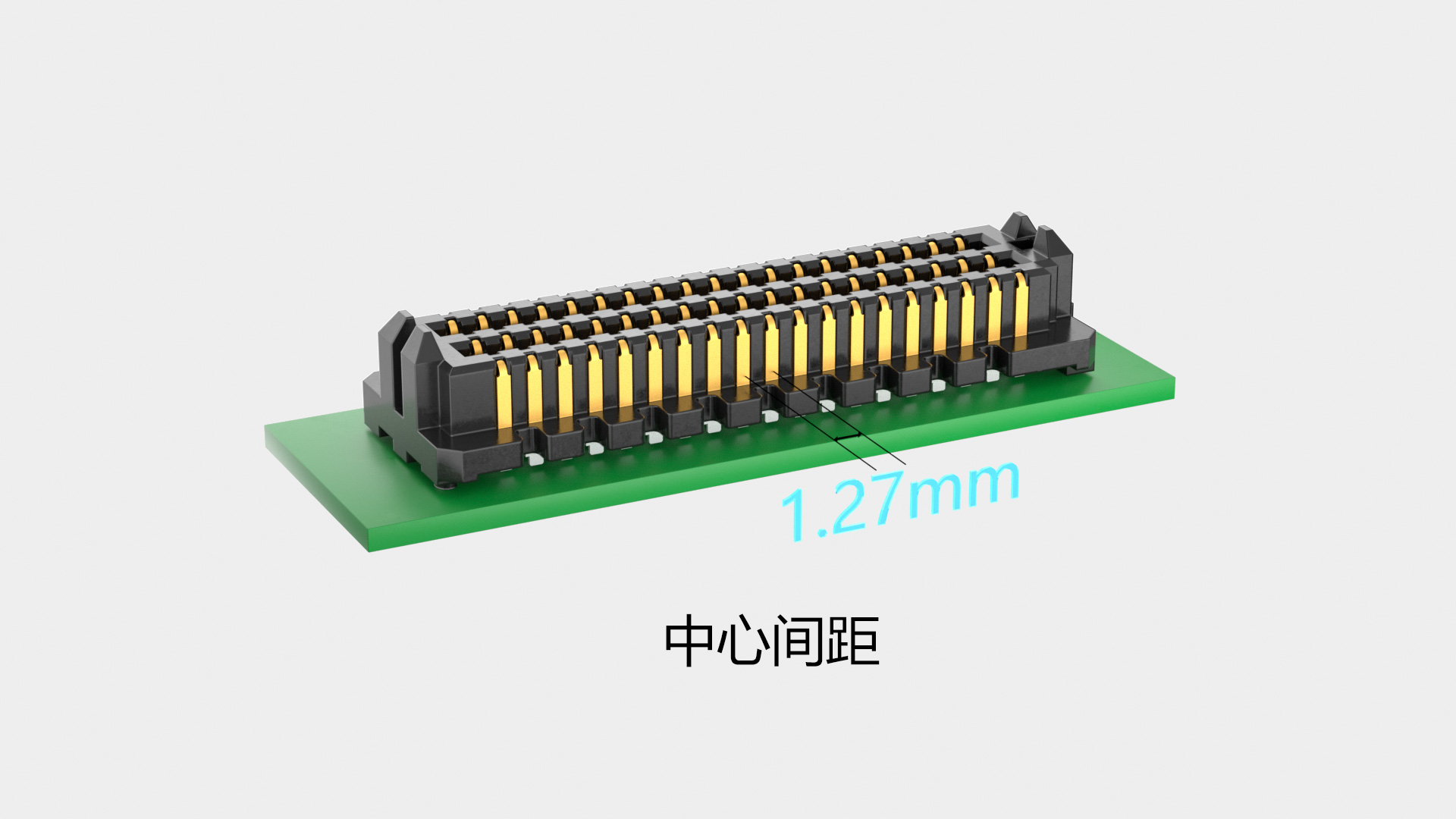

HDesra全系列采用统一的1.27mm精密中心间距，同时提供7/8.5/10mm这3种堆叠高度可选，8.5mm堆叠高度又具有2种组合方式，可灵活适配不同PCB夹层的装配空间，直接助力设备向小型化、模块化结构方向迭代。

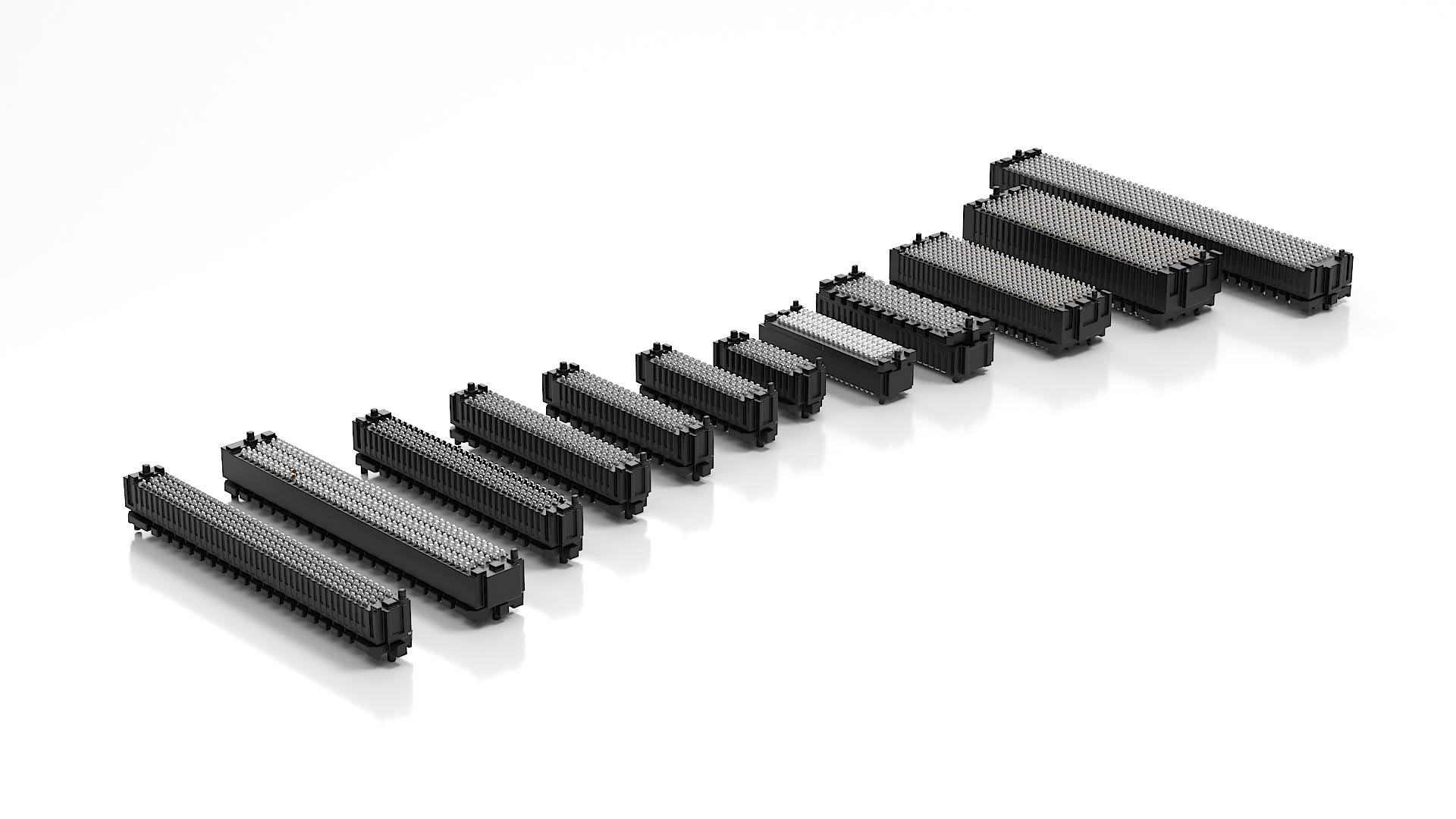

其完整选型矩阵覆盖全主流pin位规格，从适配小带宽场景的40位，到支持超多I/O需求的400位高密度互连，搭配4至10排的多引脚布局，能自由匹配各类PCB布线设计，不用为了连接器规格妥协整体板卡规划。

提升装配效率

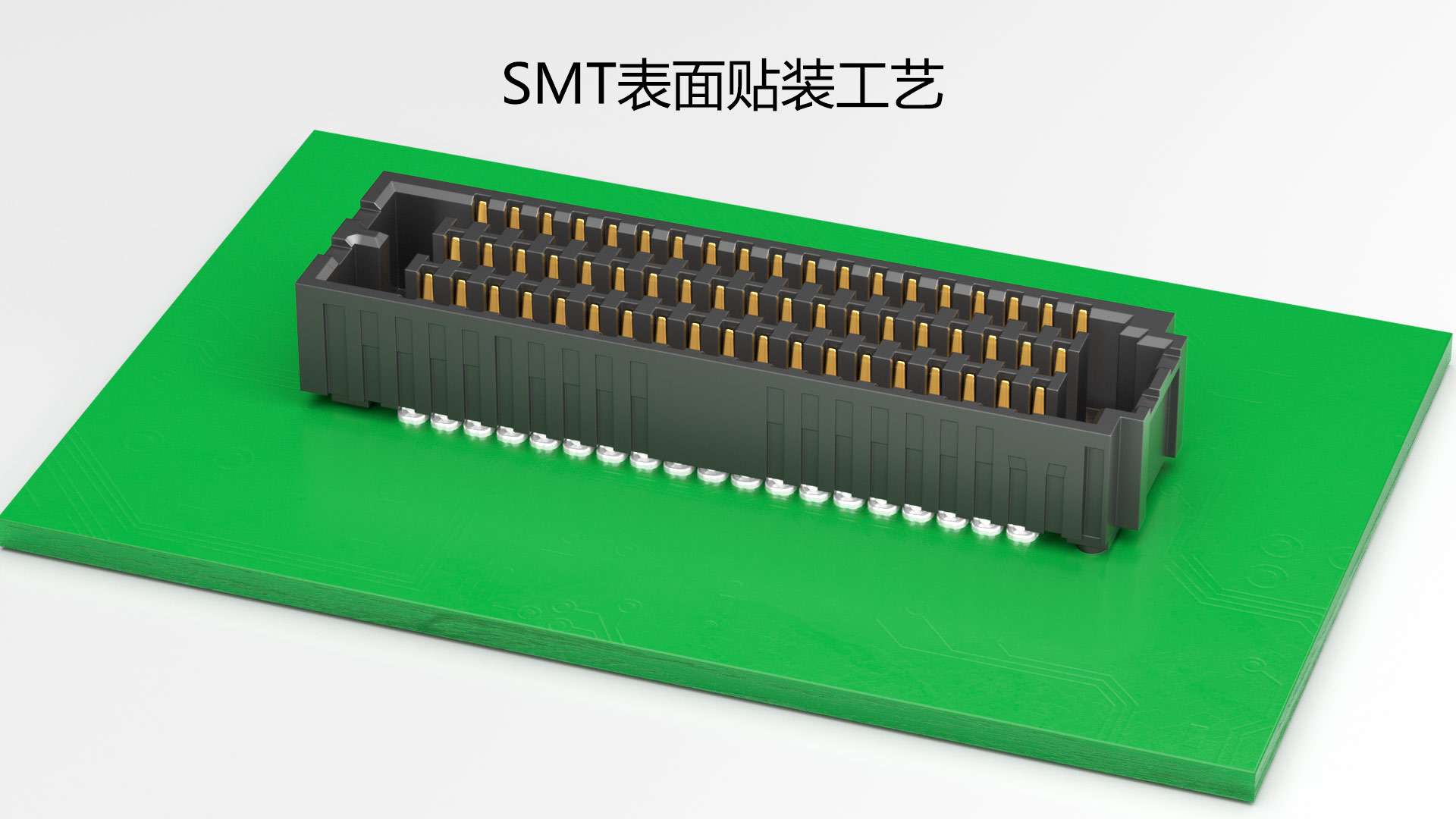

全系列采用标准SMT表面贴装工艺，可完美适配全自动贴片产线，焊接一致性表现优异，能大幅提升量产阶段的装配效率，减少人工焊接带来的批次差异。

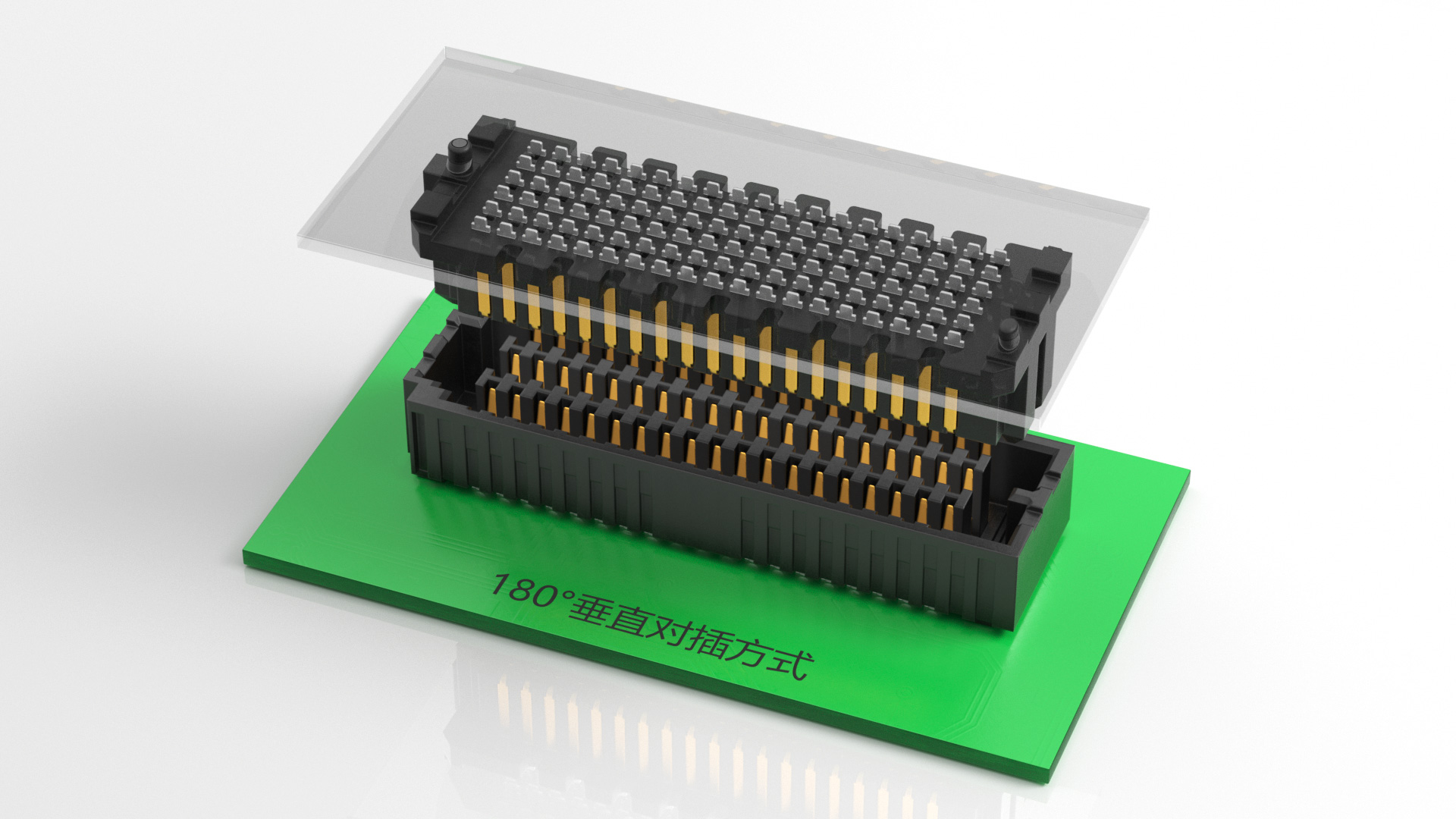

同时产品采用180°垂直对插结构搭配专属防呆设计，无论是人工组装还是自动化装配场景，都能高效完成对接，不易出现偏移错位，从结构层面有效降低组装不良率，减少生产端的返工成本。

高速传输

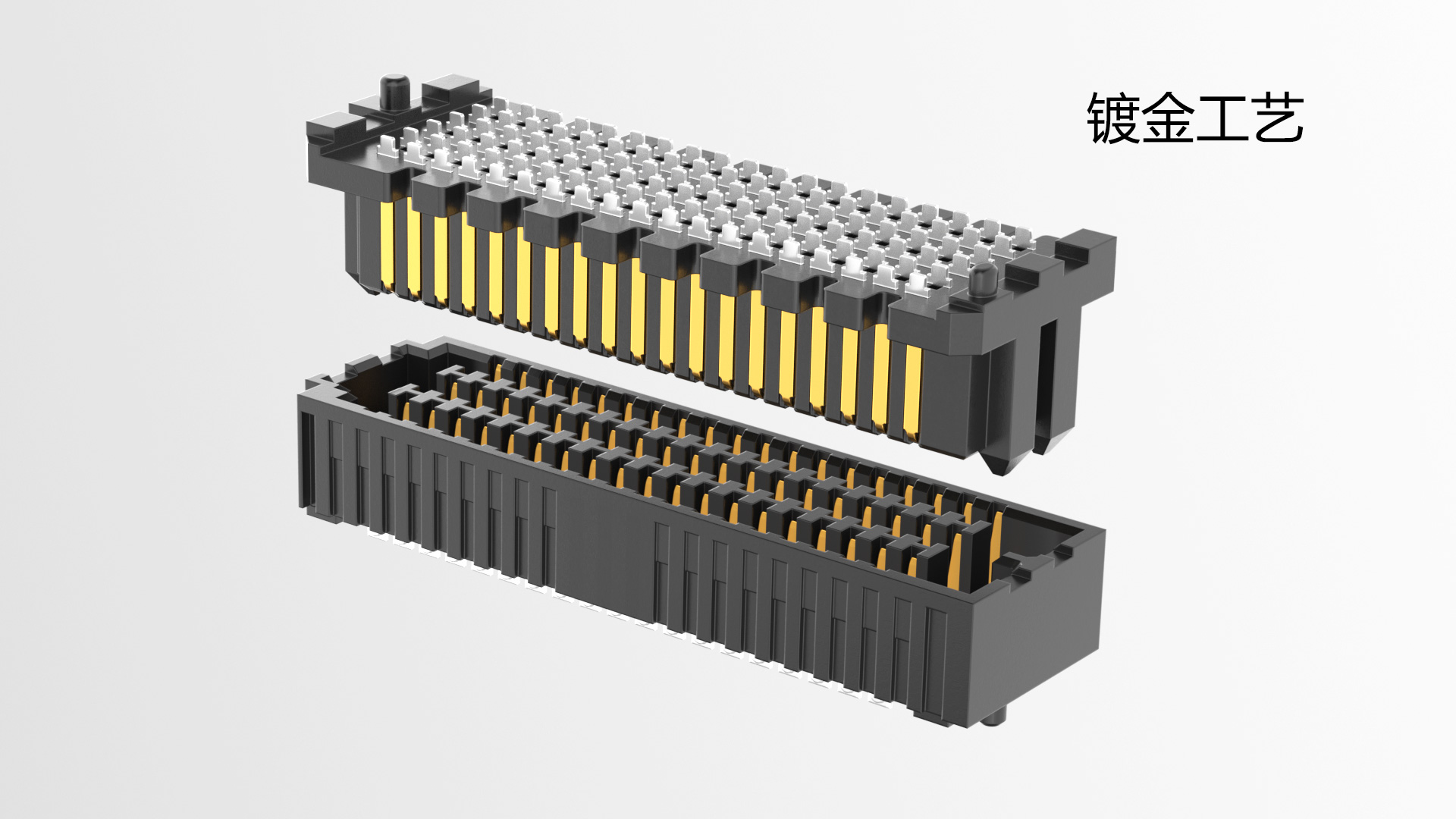

HDesra系列的端子触点采用镀金工艺，接触电阻仅为50mΩ Max，能大幅削弱高频传输过程中的信号损耗，全程保障高速数据的完整性。全系列原生支持56Gbps PAM4高速传输，完美适配PCIe、CXL等当前主流高速总线，完全满足数据中心、边缘AI算力设备的超大带宽传输需求。

安全性能

单触点可承载1A电流，额定电压240V，具备700V交流耐压与千兆级绝缘电阻，从根源上规避高压击穿、漏电等安全隐患，为整机运行筑牢电气防线。

sf

多行业应用场景

在服务器、AI算力板卡场景中，设备内部PCB夹层空间紧凑，多通道高速数据极易出现传输损耗，HDesra系列凭借1.27mm高密度间距与56Gbps高速传输能力，能在有限空间内实现海量高速数据的稳定传输；面对工业现场温差波动大、设备持续振动的环境，普通连接器容易出现信号断连问题，HDesra系列-55℃至125℃超宽温域表现与高弹性端子结构，能充分保障工业设备长时间、高精度的稳定运行。
