富捷科技解析贴片电阻常见不良模式及成因解析

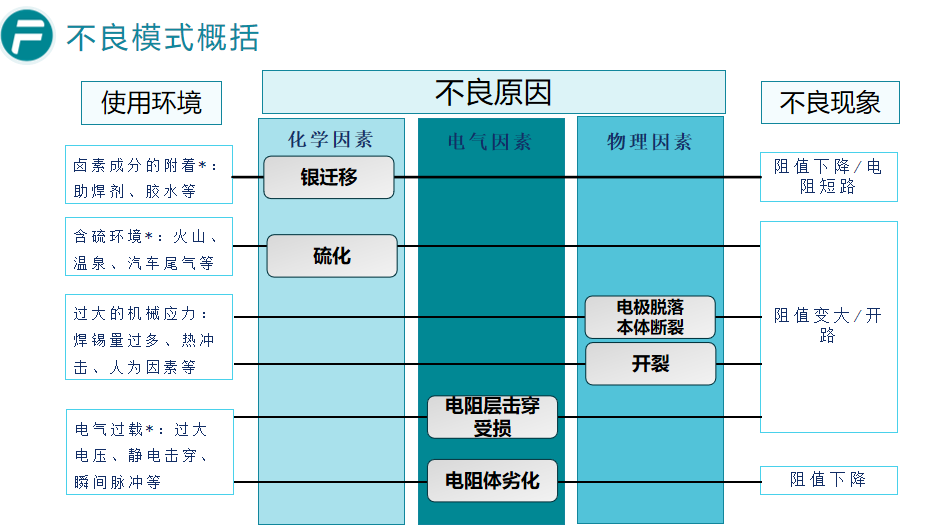

富捷科技结合多年生产与应用经验，梳理贴片电阻在生产、存储或应用中因环境、操作、材料等因素引发的不良问题，核心不良模式及成因如下：

一、电性不良：影响核心功能的关键故障

电性不良是最直接影响使用的一类问题，主要表现为阻值偏大、偏小或无阻值。阻值偏大或开路多由本体烧毁（过载电流、电压或静电导致）、电极硫化引起；阻值偏小则与静电冲击、银迁移或水汽侵蚀相关。其中银迁移是典型故障，在高温高湿环境下，电极银离子会在电压驱动下向阴极迁移，形成导电枝晶，导致阻值异常；硫化现象则是含硫气体与银电极反应生成绝缘硫化物，阻碍电流传导，最终造成阻值变大或断路。

二、机械结构不良：应力引发的结构损伤

机械结构不良主要包括本体断裂与电极脱落两类。本体断裂多因机械应力（PCB 弯曲、外力冲击）或热应力（焊接温度曲线不当）导致，当应力超过电阻抗拉强度时，会出现裂纹甚至完全断裂；电极脱落同样源于机械应力或热应力，导致内部电极与中间电极剥离，最终造成电路开路。这类问题常与安装操作不当（如焊锡量过多）、PCB 形变等使用场景因素相关。

三、焊性不良：装配过程中的连接故障

焊性不良直接影响电路装配质量，主要表现为虚焊、拒焊或立碑。虚焊与拒焊多因电极镀层沾污，导致焊锡无法有效附着在电极表面，造成连接不牢固；立碑现象则是由于焊锡量不均或加热不平衡，使电阻两端受力失衡而倾斜，影响电路连接稳定性，这类问题多与焊接工艺参数控制不当相关。

四、外观与包装不良：易引发后续隐患的辅助故障

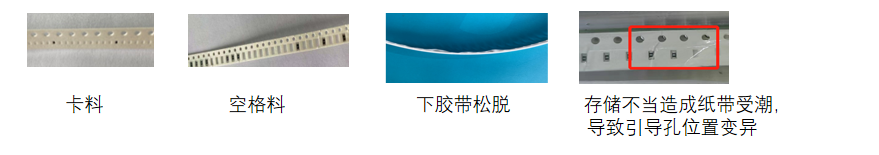

外观与包装不良虽不直接影响电气性能，但可能引发后续使用隐患。外观不良包括字码模糊（产品表面磨损）、本体破损（机械外力导致）；包装不良则有纸带受潮导致抛料、卷盘或纸箱因挤压破损等情况，可能造成运输与存储过程中的产品损坏，影响使用便利性与产品完整性。

五、电阻层击穿：过载引发的膜层损伤

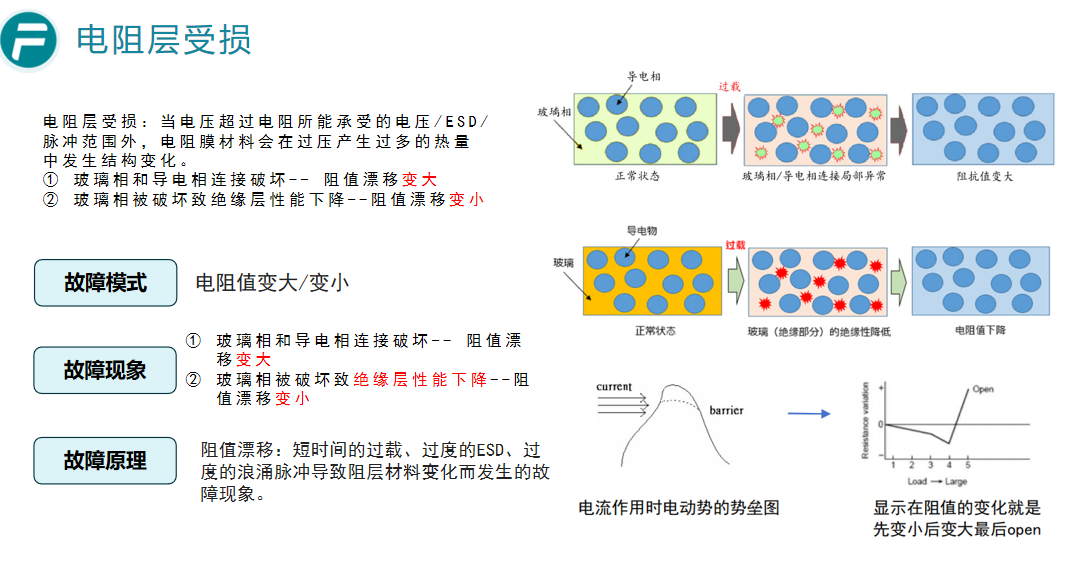

电阻层击穿是常见的电气过载故障，因调阻口存在，电流集中区域易受过载电压、ESD（静电放电）或脉冲冲击，导致电阻膜材料结构破坏，出现阻值漂移（变大或变小）甚至开路。避免这类不良需选择适配电路参数的产品，并控制使用环境的温湿度、含硫量，规范焊接与安装操作，减少过载风险。

贴片电阻的不良多与环境、工艺、参数适配相关，明确成因是预防故障的关键。富捷科技通过优化生产工艺、强化品控体系，从源头降低不良风险，同时建议用户规范存储装配流程，选择适配产品，共同保障电路稳定运行。
